Einzelheiten zum Produkt
Herkunftsort: China
Markenname: HNEENERGY
Zertifizierung: ASME, ANSI, DIN, JIS,ISO etc.
Modellnummer: Silikonschicht Nichtmetall
Zahlungs- und Versandbedingungen
Min Bestellmenge: 1
Verpackung Informationen: Holzgehäuse oder Palette oder nach Kundenanforderung
Lieferzeit: 7 bis 30 Tage
Zahlungsbedingungen: L/C, T/T, Western Union, MoneyGram
Versorgungsmaterial-Fähigkeit: 30000 Stücke pro Monat
Kundenspezifische Unterstützung: |
OEM, ODM |
Material: |
Stahl, Silikonhaut |
Größe: |
DN200-6000 ((mm) |
Betriebstemperatur: |
-20 ~ 1200 °C |
Kollisionsbeständigkeit: |
2.4 ((MPa) |
Kundenspezifische Unterstützung: |
OEM, ODM |
Material: |
Stahl, Silikonhaut |
Größe: |
DN200-6000 ((mm) |
Betriebstemperatur: |
-20 ~ 1200 °C |
Kollisionsbeständigkeit: |
2.4 ((MPa) |
1. Ausdehnungsgelenke
Ausdehnungsgelenke, auch als Kompensatoren bezeichnet, sind flexibel konstruiert und umfassen einen oder mehrere Bälge (elastische Komponenten), Steckverbinder, Stützen, Flansche, Leitungen und andere Zubehörteile.mit einer Breite von mehr als 50 mm, diese Strukturen sollen zusätzliche Belastungen durch Temperaturänderungen und mechanische Vibrationen lindern.Sie kompensieren die Dimensionsänderungen in Rohrleitungen.Sie passen sich zusätzlich an die axialen, seitlichen und winkelförmigen Verschiebungen an.Bereitstellung einer Lösung zur Lärm- und Vibrationsreduktion in Heizungsanlagen.
Um zu verhindern, daß Heizleitungen durch thermische Ausdehnung und Temperaturbelastung verformt oder beschädigt werden, sind Kompensatoren unerlässlich.Sie minimieren die Belastung der Rohrleitungswände und reduzieren die Kräfte, die auf Ventile oder Stützstrukturen wirken..
Aufgrund ihrer elastischen Natur und ihrer Fähigkeit, sich frei zu erweitern und zusammenzuziehen, bieten Expansionsgelenke einen zuverlässigen Betrieb, eine hervorragende Leistung und eine kompakte Struktur.Sie sind in verschiedenen Branchen weit verbreitet.Die U-förmige Expansionsverbindung ist die am häufigsten verwendete Gefäßexpansionsverbindung, gefolgt von Ω- und C-förmigen Verbindungen.Rohrleitungsvergrößerungsgelenke werden nach Strukturkompensation klassifiziert, wie z. B. universelle, druckbalancierte, scharnierte und Gimbal-Erweiterungsverbindungen.
| Hauptelement | Klassifizierung | Beschreibung |
|
Metall Expansionsgelenk |
Erweiterungsgelenk des Ellenbogens |
Spannungskurven, bei denen Rohre in U-Form oder andere Konfigurationen geformt sind,Funktion als eine Art Expansionsgelenk, das die elastischen Verformungsmerkmale der Form nutzt, um Dimensionsänderungen auszugleichenDie Vorteile liegen in der hervorragenden Festigkeit, der langen Lebensdauer und der Fähigkeit, vor Ort hergestellt zu werden.und eine höhere Reibungsbeständigkeit aufweisenTrotz dieser Nachteile werden Spannungskurven in verschiedenen Dampfleitungen und langen Pipeline-Systemen weit verbreitet. |
|
Ausdehnungsgelenk
|
Eine aus Metallbälgen hergestellte Bälgverbindung bietet sowohl eine axiale Ausdehnung als auch eine Kontraktion entlang der Pipeline sowie begrenzte Biegefähigkeiten.Zur Absicherung vor Überschreitung der zulässigen Ausgleichsgrenze, sind an beiden Enden der Blasen Schutzstäbe oder Ringe angebracht, während an den Enden der angeschlossenen Rohrleitungen Führungsstützen angebracht werden.Winkel- und seitliche Ausdehnungsverbindungen sind verfügbar, um Rotations- und seitliche Verformungen in Rohrleitungen auszugleichen. Zu den Vorteilen dieser Ausdehnungsgelenke gehören Raumwirksamkeit, Materialkonservierung, einfache Standardisierung und Massenproduktion.eine relativ kurze Lebensdauer ist ein NachteilIn der Regel werden Blasenvergrößerungsgelenke in kurzen Rohrleitungen mit niedrigen Temperaturen und Drücken eingesetzt.Der Anwendungsbereich für diese Art von Ausdehnungsgelenk erweitert sichGegenwärtig können Bälgvergrößerungsgelenke in Rohrsystemen mit einem maximalen Druck von 6,0 MPa eingesetzt werden. |
|
|
Schlupf-Ausdehnungsgelenk |
Die Schiebeverbindung ist ein vielseitiges Gerät, das innere und äußere Hülsen verwendet, die eine relative axiale Bewegung ausüben können, um die thermische Ausdehnung und axiale Rotation in Rohrleitungen auszugleichen.Der Raum zwischen den Ärmeln ist mit Füllbox versiegelt, so dass sich die beiden Enden der Rohre während des Betriebs auf derselben Achse bewegen. Die wichtigsten Komponenten dieses Ausdehnungsgelenks sind Hülsen (Kernrohre), Schalen und Dichtungsmaterialien.eine kleine Menge mit einem hohen Ausgleichsbetrag anbietetDie innere Hülle gleitet gegen die äußere Hülle, um die thermische Ausdehnung auszugleichen und gleichzeitig eine leistungsstarke selbstversiegelnde dynamische Dichtung zu erhalten. Die Dichtung zwischen Schale und Innenhülle besteht aus einem neuen synthetischen Material, das hohen Temperaturen standhält, Korrosion und Alterung widersteht.Dieses Material hat einen Temperaturbereich von -40 bis 150 Grad CelsiusDies sorgt nicht nur für eine axiale Schiebe, sondern verhindert auch das Leck des Mediums im Rohr. Insgesamt bietet die Schiebeverbindung eine zuverlässige und effiziente Lösung zur Kompensation der thermischen Ausdehnung und der axialen Rotation in Rohrleitungen.bei gleichzeitiger Sicherung der Dichtung und Verlängerung der Lebensdauer des Systems. |
|
|
Nichtmetallische Ausdehnungsgelenke |
Gummi-Expansionsgelenk |
Es besteht aus Gummi- und Gummiefiberverbundwerkstoffen, Stahlflanschen, Hülsen und Isolationsmaterialien und wird hauptsächlich für flexible Verbindungen zwischen verschiedenen Ventilatoren und Leitungen verwendet.Zu seinen Funktionen gehört die Stoßdämpfung., Geräuschminderung, Dichtung, mittlerer Widerstand, einfache Verlagerung und Montage.Rauch- und Staubentfernung im Bereich des Umweltschutzes. |
|
Gewebewegungsgelenk |
Die Stoffverbindung besteht hauptsächlich aus Faserstoff, Gummi und anderen hochtemperaturbeständigen Materialien. Sie kann die Vibration und Deformation von Ventilatoren und Leitungen kompensieren.Gewebevergrößerungsgelenke können die axialen, seitliche und winkelförmige Produkte mit Merkmalen wie Schubfreiheit, vereinfachte Stützkonstruktion, Korrosionsbeständigkeit, Hochtemperaturbeständigkeit, Geräuschminderung, Vibrationsminderung und andere.Es ist besonders geeignet für heiße Sprengrohre und Rauch- und Staubleitungen von Kraftwerken.Das Fasergewebe des nichtmetallischen Kompensators und die Isolierung aus Baumwolle selbst haben die Funktionen der Schalldämpfung und Vibrationsdämmung,Daher können sie effektiv reduzieren das Geräusch und die Vibration des KesselsEinfache Struktur, leichtes Gewicht und einfache Wartung. |
Superaustenitischer Edelstahl: 254SMO, 904L, AL6XN
Duplex aus Edelstahl:2205 Zwei-Phasen-Stahl(S31803)
Stahl aus Nickellegierung:INCOLOY800/800H/800HT/840/825,INCONEL600/601/690/625/X-750
Hastelloy Legierung C-276/C-22/X,MONEL400/K500
Reines Nickel:N4,N6 ((Ni200,Ni201)
Titanplatte zum Abstempeln:GR1,GR2,TA1,TA2
Austenitischer Edelstahl:SUS304,SUS304L,SUS316,SUS316L,SUS310S,SUS321,SUS316Ti
2Nichtmetallische Ausdehnungsgelenke
Nichtmetallische Kompensatoren können in folgende Typen unterteilt werden: gerade zylindrische nichtmetallische Expansionsverbindungen, zusammengesetzte nichtmetallische Expansionsverbindungen, eckige nichtmetallische Expansionsverbindungen,mit einer Breite von mehr als 20 mm,.

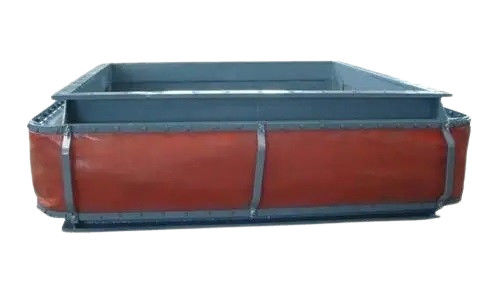

Rechteckige nichtmetallische Kompensatoren werden hauptsächlich in Rauchkanälen von Kraftwerken zur Absorption von Wärmeverschiebungen und/oder Stoßdämpfung verwendet.Zu den Anschlussarten für rechteckige nichtmetallische Ausgleichsvorrichtungen gehören Flanschanschluss und Düsenanschluss..
|
Ausgleichssegmentlänge ((h/m)
|
100 | 200 | 250 | 300 | 350 | 400 | 450 | 500 | 550 | 600 | 650 | 700 | 800 | 900 | |
|
Ausgleichsvolumen (nm)
|
Achsverschiebung (x/m) |
- 30 | - 50 | - 75 | - 85 Jahre. | -105 | - 125 | - 130 | - 140 | -165 | -175 | -195 | -205 | -25 | - 240 |
| +15 | +20 | +30 | +36 | +45 | +45 | +50 | +55 | +58 | +62 | +66 | +70 | +74 | +80 | ||
|
Seitenverschiebung (y/m) |
± 10 | ±15 | ± 25 | ± 30 | ±45 | ±50 | ± 60 | ± 68 | ± 7o | ±73 | ±75 | ± 80 | ± 85 | ± 90 | |
|
Betriebstemperatur (t°C) |
a=100-200,b=200-300,c=300-450,d=450-500,e=500-600,f=600-700,g=700-1000 | ||||||||||||||
|
Betriebsdruck P ((Kpa) |
±10~±300, falls der Benutzer dies verlangt, kann der Druck über den Bereich hinaus separat konstruiert werden. |
||||||||||||||
|
Durchflussrate |
a·b | v=8 ¢15 | |||||||||||||
| c ̇ d | v=8 ¢20 | ||||||||||||||
Auspuffkanal einer Gasturbine
Abschwefelungssystem
Rauchkanäle und Abgassysteme verschiedener Industriezweige
Kessel, mit Kohlekraftwerk, mit Schwefelbett
Rauchkanäle von Abwärmekessel
3Rundes nichtmetallisches Kompensator-/Erweiterungsgewinde
Kreisförmige nichtmetallische Kompensator-/Erweiterungsverbindung weist folgende Hauptmerkmale auf:
Kompensation für thermische Ausdehnung: Es kann in mehreren Richtungen kompensieren und übertrifft Metallkompensatoren, die nur eine einsachsige Kompensation bieten können, erheblich.
Entschädigung fürFehler beim Montieren: Aufgrund unvermeidlicher Systemfehler bei Pipeline-Verbindungen eliminieren FaserkompensatorenFehlstellung.
Geräuschminderung undVibrationenIsolierung: Fasergewebe und Isolationsbaumwolle verfügen von Natur aus über Schallabsorptions- und Vibrationsisolationsfunktionen, die Lärm und Vibrationen in Systemen wie Kesseln und Ventilatoren wirksam reduzieren.
Kein Rückstoß: Da der Hauptstoff aus Faserstoff besteht, gibt es keine Kraftübertragung.und spart Massenmaterialien und Arbeitskräfte.
Ausgezeichnete Hochtemperatur- und Korrosionsbeständigkeit: Die ausgewählten Fluorplast- und Silikonmaterialien weisen eine ausgezeichnete Hochtemperatur- und Korrosionsbeständigkeit auf.
Gute Dichtungsleistung: Mit einem relativ vollständigen Produktions- und Montage-System sorgen Faserkompensatoren für kein Leck.
Leichtgewicht, einfache Struktur, bequeme Installation und Wartung.
Niedrigerer Preis im Vergleich zu Metallkompensatoren, bessere Qualität als importierte Produkte: Der Preis beträgt 1/2 bis 1/5 der importierten Produkte mit guten Dämpfungseffekten.
Gute Dichtungsleistung: Verwendet große Flansche ohne Dichtungen, wodurch Kosten gesenkt und eine direkte Installation gewährleistet wird.
Lange Lebensdauer.
