1. Scharnierte Ausdehnungsgelenke
Einfach gehängtes Ausdehnungsgelenk
Diese Art von Ausdehnungsgelenk absorbiert die Winkelverschiebung durch die Winkeländerung.Der Schub und der Druck der Expansionsgemeinschaft der einzelnen Scharnierbällchen werden vom Scharnier getragen, wodurch sichergestellt wird, dass die Ausdehnungsgelenke keine axialen Bewegungen absorbieren können und die Metallbälge vor Torsion schützen.mit ihrer Ausgleichskapazität proportional zur Entfernung.
- Konstruktionsdruck: 0,1 bis 2,5 MPa
- Konstruktionstemperatur: -25 bis 800°C
- Anschlussart: Flansche/Schweiß
- Nominaler Durchmesser: DN100~DN3000mm [Anpassung an beliebige Größen]
- Die Anforderungen an die Anwendungsberechtigung sind wie folgt zu erfüllen:
2. Universelles Scharnier-Erweiterungsgewinde
Bestehend aus zwei Bälgen, die durch ein Zwischenrohr verbunden sind, zusammen mit einem Stift, Scharnierplatten, Steigerplatten und anderen Bauteilen.Diese Ausdehnungsgelenk absorbiert seitliche und Winkelverschiebung innerhalb einer Ebene, während Druckstoß aus den Bälgen widerstehen, so daß der Druck nicht an feste Punkte und Führungsschienen im Rohrleitungssystem übertragen wird.Das Scharnier sorgt dafür, dass die Ausdehnungsgelenk nicht axiale Bewegung absorbieren kann und wird verwendet, um die Metallbälge vor Torsion zu schützenIn der Konstruktion muss der durch das Scharnier absorbierte Druck über das hinausgehen, was es absorbieren kann..
- Konstruktionsdruck: 0,1 bis 2,5 MPa
- Konstruktionstemperatur: -25 bis 800°C
- Anschlussart: Flansche/Schweiß
- Nominaler Durchmesser: DN100~DN3000mm [Anpassung an beliebige Größen]
- Die Anforderungen an die Anwendungsberechtigung sind wie folgt zu erfüllen:
3. Universal Gimbal Expansionsgelenk
aus zwei Bälgen, verbunden durch ein Verbindungsrohr und ein System mit einem doppelten kreisförmigen Gimbal,Dieses Ausdehnungsgelenk kann signifikante seitliche Bewegungen in jeder Ebene und Winkelbewegungen in jeder Richtung absorbieren. Das Gimbal kann kreisförmig oder quadratisch sein. Für kreisförmige Gimbals sollte ihr Drehmoment berücksichtigt werden, während für quadratische Instabilität durch Biegen berücksichtigt werden sollte.die Nadel, und die Fähigkeit der Scharnierplatten, Druckantrieb und andere zusätzliche äußere Kräfte zu widerstehen, absorbiert das Ausdehnungsgelenk den inneren Druckantrieb, ohne dass eine äußere Kraft auf die Rohrleitung ausgeübt wird.FolglichDie Einrichtung von Rohrleitungsunterstützungen ist möglich.
Anwendungsbereich: Verschiedene komplexe Pipeline-Systeme, die die Winkelverschiebung in verschiedenen räumlichen Pipeline-Systemen wie L-förmigen, Z-förmigen und U-förmigen Pipelines kompensieren.
- Konstruktionsdruck: 0,1 bis 4 MPa
- Konstruktionstemperatur: -25 bis 800°C
- Anschlussart: Flansche/Schweiß
- Nenndurchmesser: DN100~DN5500mm [an beliebige Größen angepasst]
- Die Anforderungen an die Anwendungsberechtigung sind wie folgt zu erfüllen:

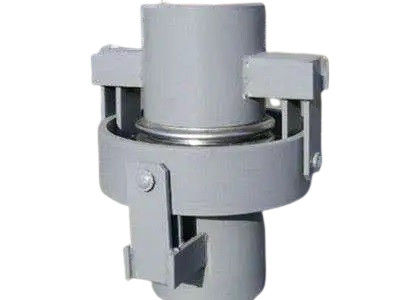

4Einziger Gimbal-Bellos-Erweiterungsgelenk
Diese Art von Ausdehnungsgelenk kann die Winkelverschiebung der Pipeline in jeder Ebene absorbieren.Es hält nicht nur Druckschub der Rohrleitung, sondern absorbiert auch Winkelverschiebung in jeder EbeneDie Ausdehnungsgelenke absorbieren den inneren Druckantrieb ohne äußere Kraft auf die Rohrleitung auszuüben, weshalb eine vereinfachte Installation der Rohrleitungsstütze möglich ist.Das Gimbal kann rund oder quadratisch seinFür kreisförmige Gimbals sollte ihr Drehmoment berücksichtigt werden, während für quadratische die Instabilität durch Biegen berücksichtigt werden sollte.
Anwendungsbereich: Verschiedene komplexe Pipeline-Systeme, die die Winkelverschiebung in verschiedenen räumlichen Pipeline-Systemen wie L-förmigen, Z-förmigen und U-förmigen Pipelines kompensieren.
- Konstruktionsdruck: 0,1 bis 4,0 MPa
- Konstruktionstemperatur: -25 bis 800°C
- Anschlussart: Flansche/Schweiß
- Nominaler Durchmesser: DN100~DN3000mm [Anpassung an beliebige Größen]
- Die Anforderungen an die Anwendungsberechtigung sind wie folgt zu erfüllen:
