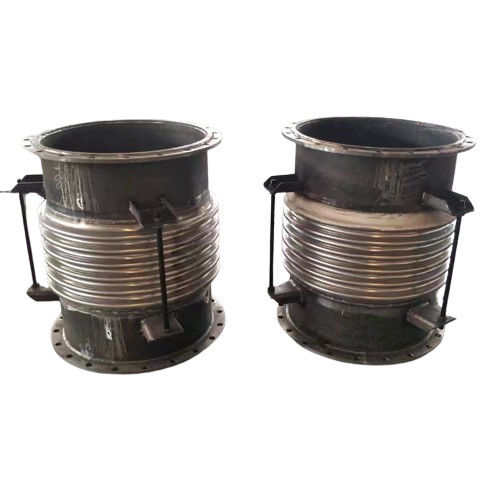

Druckausgewogene Schwellungen Ausdehnungsgelenke DN100 - DN3000 mm

Druck ausbalancierte Schwellungen Ausdehnungsgelenke

1. Ellenbogen Druck ausgeglichen Bellows Expansionsgelenk

Die Umspannung der Umspannungsblasen besteht aus zwei Teilen:Vorderteil (Kanalende), der zwei Arbeitsbälge enthält, die die seitliche Verschiebung aus dem gebogenen Rohrteil absorbieren können;Hinterabschnitt ((Bilanzende): Es gibt einen Balenbälg.

Diese Art von Ausdehnungsgelenk wird typischerweise in Pumpen, Kompressoren, Dampfturbinen und anderen belastungsempfindlichen Rohrleitungssystemen verwendet.und schützen die Ausrüstung für einen stabilen BetriebEs wird häufig bei Richtungswechseln der Rohrleitungen (z. B. L-förmig,Z-förmige Rohrleitungen) oder in räumlichen Rohrleitungen, die mit Geräten verbunden sind, um eine axiale und seitliche Verschiebung zu kompensieren, ohne dass ein innerer Druckschub auf das Rohrleitungssystem entstehtEs wird hauptsächlich zur Absorption von axaler und seitlicher kombinierter Verschiebung und zur Ausgleichung des Druckantriebs von Bälgen verwendet und eignet sich für Anwendungen, bei denen ein erheblicher Antrieb nicht zulässig ist.

• Konstruktionsdruck: 0,1 - 0,25 MPa
• Konstruktionstemperatur: -25 - 450°C
• Anschlussart: Flansche/Schweiß
• Nominaler Durchmesser: DN100 - DN3000 mm (an beliebige Größen angepasst)
• Die in Absatz 1 genannten Anforderungen gelten für die in Absatz 1 genannten Fahrzeuge.

2. Inline-Rohrdruck ausgeglichener Ausdehnungsgelenk

Die in-line Druckbalancierte Ausdehnungsgelenke bestehen aus einem Arbeitsbälge oder zwei Arbeitsbälgen, einem ausgewogenen Bälge, Arbeitsbälgen und anderen durch ein Zwischenrohr verbundenen Bauteilen.Diese Art von Ausdehnungsgelenk wird hauptsächlich zur Absorption der akzialen und seitlichen kombinierten Verschiebung und zur Ausgleichung des Druckantriebs von Bälgen verwendet.wobei der Druckantrieb durch die Strukturbauteile des Blasens selbst getragen wird, und der feste Träger der Rohrleitung berücksichtigt nur die elastische Kraft der Blasen und den Reibungswiderstand der Rohrleitung.

• Konstruktionsdruck: 0,1 - 2,5 MPa
• Konstruktionstemperatur: -25 - 450°C
• Anschlussart: Flansche/Schweiß
• Nominaler Durchmesser: DN100 - DN3000 mm (an beliebige Größen angepasst)
• Die in Absatz 1 genannten Anforderungen gelten für die in Absatz 1 genannten Fahrzeuge.
