Einzelheiten zum Produkt
Herkunftsort: China
Markenname: HNEENERGY
Zertifizierung: ASME, ANSI, DIN, JIS,ISO etc.
Modellnummer: Kautschukkompensator
Zahlungs- und Versandbedingungen
Min Bestellmenge: 1
Verpackung Informationen: Holzgehäuse oder Palette oder nach Kundenanforderung
Lieferzeit: 7 bis 30 Tage
Zahlungsbedingungen: L/C, T/T, Western Union, MoneyGram, L/C, T/T, Western Union, MoneyGram
Versorgungsmaterial-Fähigkeit: 30000 Stücke pro Monat
Wellenzahl unbegrenzt, Länge: |
<= 3000 mm |
Zeit der Müdigkeit: |
>=10000 mal |
Druckbewertung: |
PN0,25-2,5 MPa |
Betriebstemperatur: |
<= 220°C |
Verfügbare Größen: |
DN25-DN3000 mm |
Verbindung: |
Flansche |
Wellenzahl unbegrenzt, Länge: |
<= 3000 mm |
Zeit der Müdigkeit: |
>=10000 mal |
Druckbewertung: |
PN0,25-2,5 MPa |
Betriebstemperatur: |
<= 220°C |
Verfügbare Größen: |
DN25-DN3000 mm |
Verbindung: |
Flansche |

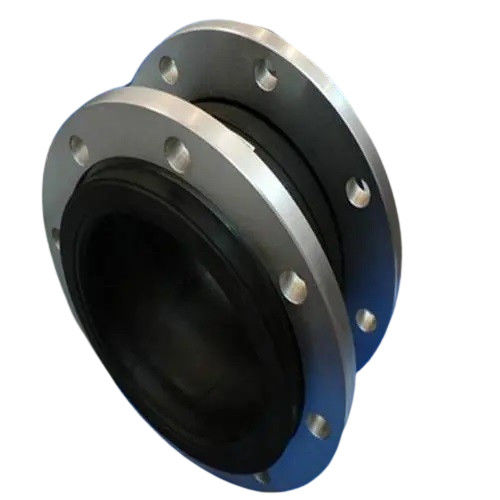

Flexible Verbindung Flansche Verbindung Einzelkugel EPDM NBR SBR Csm Neopren Hypalon Gummi Kompensator Expansionsgewinde
Ausdehnungsgelenke (Kompensatoren)
Expansionsverbindungen, auch als Kompensatoren bezeichnet, sind integrative Komponenten in industriellen Anwendungen, die hauptsächlich aus einem oder mehreren Bälgen (elastischen Elementen) zusammen mit Endverbindungen, Stützen,FlanzenDiese flexiblen Strukturen sind für die Montage auf Schiffsschalen oder Rohrleitungen ausgelegt.Wirksam ausgleichen von Spannungen durch Temperaturschwankungen und mechanische Vibrationen.
Durch die Nutzung der Expansions- und Kontraktionsfähigkeiten der Bälge lindern diese Kompensatoren die Dimensionsänderungen in Rohrleitungen, Leitungen,und Gefäße durch thermische Ausdehnung und Kontraktion verursachtSie verringern außerdem die axialen, seitlichen und winkelförmigen Verschiebungen, was sie für Geräusch- und Vibrationsreduktionssysteme sowie Heiznetze von unschätzbarem Wert macht.
Wenn Heizleitungen thermischer Ausdehnung oder Temperaturbelastung ausgesetzt sind, spielen Kompensatoren eine entscheidende Rolle bei der Verhinderung von Verformungen oder Beschädigungen.sie reduzieren die Belastung der Rohrleitungswände und minimieren die Kräfte, die auf Ventile oder Stützstrukturen wirken.
Aufgrund ihrer elastischen Natur und ihrer Fähigkeit, sich frei auszudehnen und zusammenzuziehen, bieten Expansionsgelenke einen zuverlässigen Betrieb, eine überlegene Leistung und ein kompaktes Design.Sie werden in verschiedenen Industriezweigen wie Chemie eingesetzt., Metallurgie, Kernenergie und mehr.
Bei Behälteranwendungen sind U-förmige Expansionsverbindungen die am häufigsten verwendeten Blaseformen, gefolgt von Ω- und C-förmigen Verbindungen.Sie werden auf der Grundlage der strukturellen Kompensation in universelle Ausdehnungsgelenke eingeteilt., Druckbalancierte Expansionsverbindungen, Scharnier-Expansionsverbindungen und Gimbal-Expansionsverbindungen
| Hauptelement | Klassifizierung | Beschreibung |
| Metall Expansionsgelenk | Erweiterung des Ellenbogens | Die Verbiegung des Rohres in eine U- oder andere Form, auch Spannungsbeugen genannt, ist eine Art Expansionsgemeinschaft, die die elastische Verformungsfähigkeit der Form zur Kompensation nutzt.Seine Vorteile sind gute Stärke., lange Lebensdauer und Produktion vor Ort. Die Nachteile sind Platzverbrauch, hoher Stahlverbrauch und hohe Reibungsbeständigkeit.Diese Art von Expansionsverbindung wird in verschiedenen Dampfleitungen und langen Rohren weit verbreitet. |
|
Ausdehnungsgelenk
|
Ein Bälg-Erweiterungsgelenk ist ein aus Metallbälgen hergestelltes Erweiterungsgelenk, das sich entlang der axialen Richtung der Rohrleitung ausdehnen und zusammenziehen kann und auch eine geringe Biegung ermöglicht.Um eine Überschreitung des zulässigen Ausgleichsbetrags zu verhindern, an beiden Enden der Bälge sind Schutzstäbe oder Ringe und an beiden Enden der angeschlossenen Rohrleitungen Führungsstützen installiert.mit einer Breite von mehr als 20 mm,Die Vorteile dieser Expansionsverbindungen sind Platz- und Materialersparnis, einfache Standardisierung und Massenproduktion, aber der Nachteil ist die relativ kurze Lebensdauer.Bellows Expansionsverbindungen werden im Allgemeinen in kurzen Rohrleitungen mit niedriger Temperatur und Druck verwendetMit der Verbesserung der Blasenproduktionstechnik erweitert sich der Anwendungsbereich dieser Art von Ausdehnungsgelenk.Blasen-Erweiterungsverbindungen können in Rohrsystemen mit einem maximalen Druck von 6 verwendet werden0,0 MPa. | |
| Schlupf-Ausdehnungsgelenk | Die Ausdehnungsgelenke verfügen über innere und äußere Hülsen, die eine relative axiale Bewegung ermöglichen, die mit einer Füllbox versiegelt sind, um die Ausrichtung zu erhalten.Es kompensiert die axiale Ausdehnung und Rotation in Rohrleitungen in jedem WinkelMit einem kompakten Design und einer erheblichen Kompensationsfähigkeit eignet es sich für heißes Wasser, Dampf und Fettmedien.Durch das Schieben der Hülle gegen die Außenhülle kann die thermische Ausdehnung kompensiert werdenAusgestattet mit einer leistungsstarken selbstversiegelnden dynamischen Dichtung, gleitet die Innenhülle nahtlos in die Hülle, um eine effektive Dichtung für jede Pipeline zu gewährleisten.Die Dichtung hält hohen Temperaturen stand., Korrosion und Alterung, mit einem anwendbaren Temperaturbereich von -40 bis 150 Grad Celsius, in speziellen Bedingungen auf 350 Grad Celsius erweiterbar.eine umfassende Funktionalität für Pipeline-Anwendungen bietet. | |
| Nichtmetallische Ausdehnungsgelenke | Gummi-Expansionsgelenk | Es besteht aus Gummi- und Gummiefiberverbundwerkstoffen, Stahlflanschen, Hülsen und Isolationsmaterialien und wird hauptsächlich für flexible Verbindungen zwischen verschiedenen Ventilatoren und Leitungen verwendet.Zu seinen Funktionen gehört die Stoßdämpfung., Geräuschminderung, Dichtung, mittlerer Widerstand, einfache Verlagerung und Montage.Rauch- und Staubentfernung im Bereich des Umweltschutzes. |
| Gewebewegungsgelenk | Die Stoffverbindung besteht hauptsächlich aus Faserstoff, Gummi und anderen hochtemperaturbeständigen Materialien. Sie kann die Vibration und Deformation von Ventilatoren und Leitungen kompensieren.Gewebevergrößerungsgelenke können die axialen, seitliche und winkelförmige Produkte mit Merkmalen wie Schubfreiheit, vereinfachte Stützkonstruktion, Korrosionsbeständigkeit, Hochtemperaturbeständigkeit, Geräuschminderung, Vibrationsminderung und andere.Es ist besonders geeignet für heiße Sprengrohre und Rauch- und Staubleitungen von Kraftwerken.Das Fasergewebe des nichtmetallischen Kompensators und die Isolierung aus Baumwolle selbst haben die Funktionen der Schalldämpfung und Vibrationsdämmung,Daher können sie effektiv reduzieren das Geräusch und die Vibration des KesselsEinfache Struktur, leichtes Gewicht und einfache Wartung. |
Hier ist eine prägnante Liste verschiedener Edelstahlen und Legierungen:
mit einer Breite von mehr als 20 mm,
- 254SMO
- 904L
- AL6XN
mit einer Breite von mehr als 20 mm,
- 2205 Doppelfasenstahl (S31803)
Stahl mit Nickelbasis:
- INCOLOY 800/800H/800HT/840/825
- INCONEL 600/601/690/625/X-750
Hastelloylegierung:
- C-276.
- C-22.
- Ich weiß.
- Monel 400/K500
Reines Nickel:
- N4
- N6 (Ni200, Ni201)
mit einer Breite von mehr als 20 mm,
- GR1
- GR2
- TA1
- TA2
Austenitischer Edelstahl:
- SUS304
- SUS304L
- SUS316
- SUS316L
- SUS310S
- SUS321
- SUS316Ti
